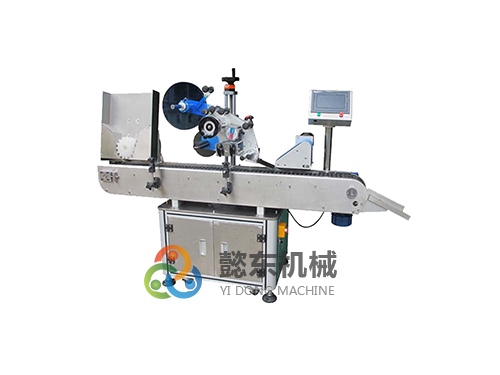

全自動圓瓶貼標機：

1、設備基本用途適用于玻璃瓶、塑料瓶等圓柱形物體。錐形之物體可定做。依產品需要可加裝打印機或噴碼機?？瑟毩⑹阶鳂I(yè),或銜接輸送線；

2、特性全機采用技術成熟的PLC控制系統,使整機運行穩定、高速；操作系統采用觸摸屏控制，操作簡便、實用、效率高；螺桿調節壓制機構，動作精確；同步鏈機構，確保校正的平穩和精確；使用范圍廣，一機多用且適應性強；

3、設備優點：本機功能先進，操作簡單，結構緊湊，使用范圍廣，一機多用適應性強。全機為S304不銹鋼制成。采用光電檢測，PLC控制，觸摸式軟件操作，輸送帶、扶正帶、頂帶、均為無級調速，具有貼標準確、精度高等優點；同時具有無物不貼標，無標自動校正、自動檢測等功能。另可選圖象檢測系統，可實現漏貼、錯貼、重貼、貼歪自動報警或剔除。螺桿調節壓制機構，動作精確，貼透明標簽不起泡，不干膠標簽不起皺。

4、操作說明：核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，標簽被覆貼附在產品上，一張標簽的貼附動作完成；操作過程：放產品（可接流水線）—>產品導向（設備自動實現））—>產品輸送（設備自動實現）—>貼標（設備自動實現）—>收集已貼標產品。

為了了解圓瓶貼標機的工作原理和運行機構，我們進行了圓筒形罐頭貼標的設計。本文通過按貼標機的基本工作過程對其功能分解，交整個裝置拆解為分紙裝置、涂膠裝置、送料裝置和撫平整理裝置四部分。對每個裝置分別提出了多種實現方案，如分紙裝置提出了真空轉鼓式標簽傳送裝置、叉形擺桿取標及傳送標簽裝置、摩擦式取標裝置、回轉式標簽傳送裝置：

涂膠裝置提出了圓盤式涂膠裝置、輥式涂膠裝置、節流控制式涂膠裝置、泵式涂膠裝置。

送料裝置提出了鏈?zhǔn)焦┧脱b置行星輪供送裝置、雙曲柄動梁供送裝置、螺桿式供送裝置、滾筒式供送裝置、推桿式供送裝置和板凸輪式供送裝置。

撫平整理裝置提出了滾摩式撫平整理裝置、按壓式撫平整理裝置。通過比較每一部分多種實現裝置之間的優缺點，選出合適的裝置來進行貼標設計。

本文根據公理化設計公理思想，按最小信息公理進行貼標設計，對實現同樣功能的貼標機，機構應盡可能簡單。因此我們選擇雙曲柄動梁供送裝置、叉形擺桿取標及傳送標簽裝置和滾摩式撫平整理裝置作為我們的出點進行貼標機的設計，隨后根據該設計方案存在的優缺點對裝置進行改進，形成一個較為合理的機構，真正形成一臺結構較為合理可投入生產且具有一定競爭力。
